隨著現代工業技術的迅速發展，變頻器（VariableFrequencyDrive,VFD）作為電機控制的重要設備，在各類自動化設備和系統中得到了廣泛應用。變頻器通過改變電機的供電頻率與電壓，能夠實現對電機速度的精確控制，提高系統的能效和運行性能。在變頻器電路中，光耦（Optocoupler）作為關鍵的電子元件，扮演著重要的角色。本文將詳細探討光耦在變頻器電路中的功能、工作原理、選型要點以及應用實例。

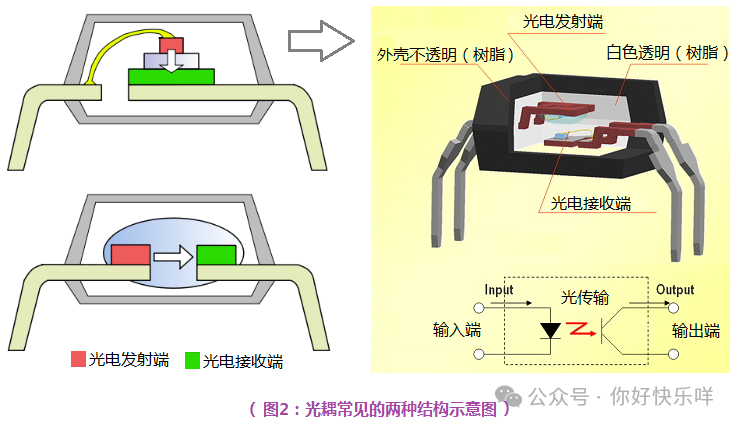

光耦，也被稱為光電耦合器，其基本原理是通過光信號在輸入和輸出之間實現電氣隔離。光耦通常由發光二極管（LED）和光電接收器（如光電晶體管、光電二極管等）組成。其工作過程如下：

　　輸入信號施加：當輸入信號施加到光耦的LED時，LED發出光信號。

　　光信號傳遞：LED發出的光信號通過光隔離材料，傳遞到光電接收器。

　　信號轉換：光電接收器將接收到的光信號轉換為電信號輸出，從而實現輸入與輸出的電氣隔離。

這種結構確保了高電壓電路與低電壓控制電路之間的安全隔離，防止了高電壓對低電壓電路的干擾和損壞。

光耦在變頻器電路中發揮著多種關鍵功能，主要包括以下幾個方面：

　　電氣隔離：

　　變頻器通常需要處理高電壓和高電流，而控制電路則運行在低電壓狀態。光耦提供了電氣隔離，保護低電壓控制電路免受高電壓的影響，確保系統的安全性。

　　信號傳輸：

　　在變頻器中，光耦用于傳遞控制信號，例如來自微控制器（MCU）或數字信號處理器（DSP）的指令。通過光耦，控制信號可以在不直接連接的情況下安全傳輸，從而避免信號失真和噪聲干擾。

　　反饋控制：

　　變頻器的控制系統通常需要實時監測電機的運行狀態（如電流、速度等），光耦可以用于傳輸反饋信號，從而實現精確控制，提升變頻器的性能。

　　保護功能：

　　光耦能夠有效隔離和傳遞故障信號，幫助實現變頻器的故障檢測與保護機制。例如，當電機過載或發生短路時，光耦能夠傳遞相應的保護信號，及時切斷電源，避免損壞。

　　降低電磁干擾：

　　在變頻器中，由于頻繁的開關操作會產生電磁干擾（EMI），光耦的使用能夠減少干擾傳遞，保護控制電路的穩定性。

光耦在變頻器電路中的具體工作過程通常如下：

　　輸入信號產生：

　　控制系統（如MCU或DSP）生成的控制信號施加至光耦的輸入端，驅動LED發光。

　　光信號轉化：

　　LED發出的光信號通過光隔離材料傳遞到光電接收器。接收器根據接收到的光信號強度，生成對應的電流或電壓信號。

　　輸出信號發送：

　　光電接收器的輸出信號將控制電路中的控制指令傳遞至變頻器的功率模塊，進而實現電機的調速和控制。

　　反饋信號處理：

　　變頻器對電機的運行狀態進行監測，反饋信號同樣通過光耦傳遞至控制電路，實現實時監控和調節。

　　在變頻器電路中選擇光耦時，需要考慮多個關鍵參數，以確保其在實際應用中的可靠性和性能：

　　電氣隔離電壓：

　　選擇的光耦應具備足夠的電氣隔離電壓，以應對變頻器中的高電壓環境，通常需要選擇隔離電壓至少為1kV或更高的光耦。

　　輸入與輸出電流：

　　輸入電流應與控制電路的輸出相匹配，同時輸出電流需滿足變頻器功率模塊的驅動要求。

　　傳輸延遲：

　　對于高速信號傳輸，光耦的傳輸延遲應盡可能低，以確保信號的快速響應，建議選擇延遲在100μs以內的光耦。

　　共模抑制比（CMR）：

　　選擇具有高共模抑制比的光耦有助于提高抗干擾能力，確保在嘈雜環境中信號的穩定。

　　工作溫度范圍：

　　變頻器通常在較為嚴酷的環境中工作，需選擇能夠適應較寬工作溫度范圍的光耦，以保證其在高溫或低溫環境下正常運行。

　　封裝類型：

　　根據電路板設計和組裝方式選擇合適的光耦封裝，如DIP或SMD，以便于安裝和散熱。
