紅外線接收頭是由紅外線接收管以及放大電路組合而成的一體化接收頭。放大電路通常是由一個集成塊及若干電阻電容等元件組成，并且需要封裝在一個金屬屏蔽盒里，因而電路比較復雜，體積卻很小。

由于工程生產過程中，都是先把電路板點焊之后才插入配件的，所以工程需要了解紅外線接收頭的引腳，來讓引腳正確配對電路板。那么如何去辨別紅外線接收頭的三個引腳呢？

一般有兩種方法，第一種就是最簡單的，讓紅外線接收頭供應商提供型號規格書，通過規格書來區分接收頭的引腳。另一種就是用機械表測其中兩個腳的電阻，找到其中兩腳阻值最小的一個，這時表棒不要動，紅表棒接的是Vcc，表棒接地，另一個腳就是信號腳（IR）了。

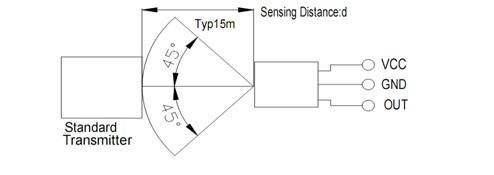

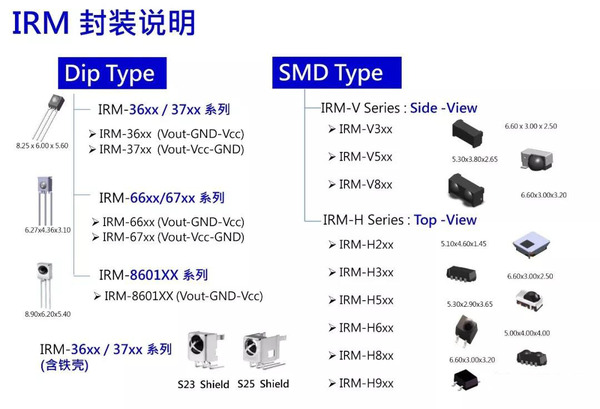

紅外線接收頭的三個引腳是GND、Vcc、Out三個引腳，分別為接地、電源和信號輸出。不同型號的紅外接收頭，其引腳排列也不相同。

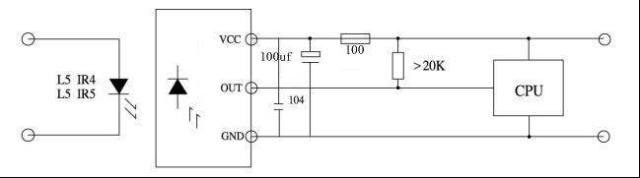

紅外接收頭內部放大器的增益很大，很容易引起干擾，因此在接收頭的VCC （電壓）PIN腳與GND（地線）pin腳須加上濾波電容，經專家測試試驗一般在47uf 陶瓷電容（注意：電容加到100uf或20UF電容會導致接收頭接收距離拉短）。

紅外一體化接收頭：紅外線接收頭一般是接收、放大、解調一體頭，一般紅外信號經接收頭解調后，數據 “0”和“1”的區別通常體現在高低電平的時間長短或信號周期上，單片機解碼時，通常將接收頭輸出腳連接到單片機的外部中斷，結合定時器判斷外部中斷間隔的時間從而獲取數據。重點是找到數據“0”與“1”間的波形差別。輸出端可與CMOS、TTL電路相連，這種接收頭廣泛用在空調，電視，VCD等電器中。
