多功能MCU演示板 | 產品說明文檔

2022-05-13 11:26

150

01.導讀

Reading guide

該產品是由深圳東裕光大電子有限公司進行開發，本產品主控芯片為 N32G455REL7，作為核心板，有段碼屏，點陣屏，數碼管，RGB 燈帶，雙極性步進電機驅動，三相無刷電機驅動，PWM 電機驅動，直流電機驅動，紅外接收等應用，在本產品中示例化的是演示各種模塊，支持二次開發。

02.開發環境搭建

Development environment

JLink 軟件添加 Nationstech 芯片

注意：如果沒有配置以下步驟，keil5是識別不了國民芯片型號的

修改添加配置文件及文件夾準備好以下配置文件（由國民技術提供）：

主要包含：

1. Device 下載算法文件

2. Samples J-Flash 工程

3. Nationstech-JLinkDevices.xml 需要添加的國民技術芯片型號文件

4. JLinkNsUnlockTool V1.0.1.exe 解鎖國民技術芯片讀保護 L1 級別應用程序

5. JLinkNsUnlockToolConfig.ini 解鎖讀保護應用程序所需的配置文件

（1）修改 JLinkDevices 配置文檔 1) 找到 JLink 安裝路徑，打開 JLinkDevices 文檔（可使用 notepad 打開）

（2）打開提供的 Nationstech-JLinkDevices 文檔，將 Nationstech 所有芯片配置的內容復制到安裝路徑下的 JLinkDevices 文檔末尾，點擊保存；完成后的 JLinkDevices 文檔內容如下：

（3）添加 Nationstech 的下載算法文件將提供的如下路徑下的文件夾復制進 JLink 安裝路徑

復制完成后的安裝路徑文件夾及內容如下：

（4）添加解鎖 Nationstech 芯片讀保護 L1 等級的應用程序將提供的如下路徑下的文件夾，復制進 JLink 安裝路徑

03.產品基本操作與功能

Basic operation

（1）電源供電

支持 jlink，串口，12V電源適配器供電。

圖示：

Jlink供電

串口供電

12V 電源適配器供電

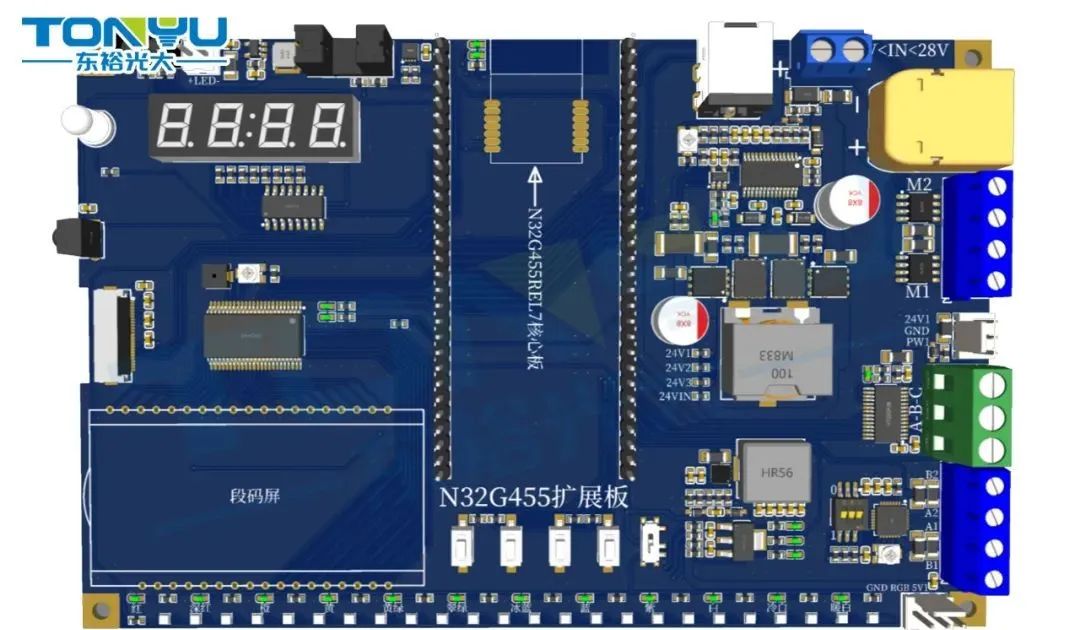

（2）硬件展示

如圖所示：

（3）軟件燒錄程序操作

燒錄程序：支持 keil5 里面選擇 Jlink 下載和 Nations MCU Download Tool （串口燒錄 bin 文件）下載燒錄。

1. keil5 選擇 Jink 燒錄

① 首先確定連接好jlink 的四根線，打開工程，再選擇好芯片（N32G455REL7）保持與開發板一致

② Debug里面選擇好jlink，最后點擊一下Settings

點進去settings如圖：

能正確識別到芯片號，最后點擊確定。

③ 點擊編譯，燒錄

2. 國民上位機燒錄

Nations MCU Download Tool （串口燒錄 bin 文件）下載燒錄：進入N32G45X\工具（Tools）\NZDownloadTool.exe

注意：如果連接失敗，就需要 boot0 拉高再按一下復位，就能成功連接上。

（4）功能演示

1.數碼管的點亮：全部顯示 6

驅動芯片使用的是 CH455G 的 I2C 協議驅動共陽數碼管

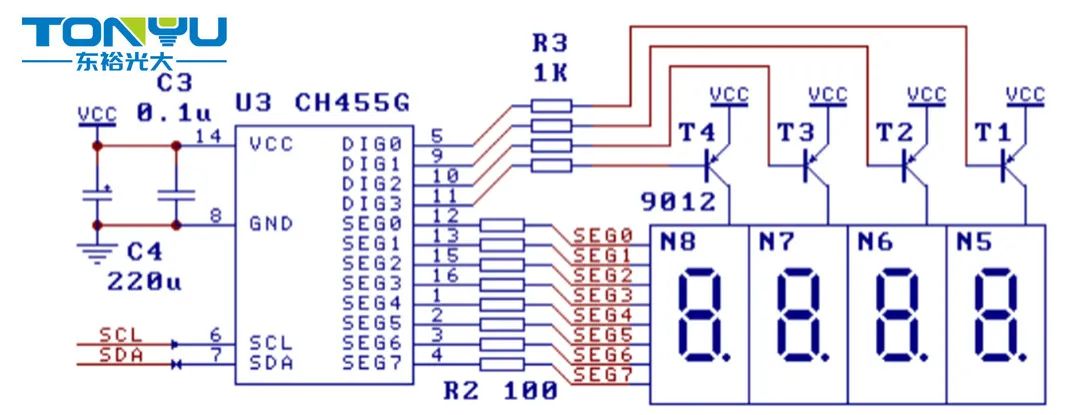

在為 DIG0～DIG3 字引腳增加反相器后，CH455 可以驅動共陽數碼管，但是必須通過設置 KOFF 關閉鍵盤掃描功能。上圖中是由 4 只 PNP 三極管 T1～T4（型號為 9012 或 8550 等）和 4 只電阻 R3（阻值 470Ω～3KΩ）構成 4 組反相器，分別驅動 4 只共陽數碼管的公共端陽極。

由于該共陽接法中 CH455 的 SEG 段引腳是反相驅動，所以加載字數據命令中的字數據應該按位取反，數據位為 0 則點亮，數據位為 1 則熄滅，反相驅動時芯片內部無限流，在 5V 電源電壓下通常需要圖中 R2 進行外部限流，當所有段都點亮時總電流約 200mA（高于共陰接法），在 3.3V 電壓下通常可以省掉外部限流電阻。

下圖中是由 4 只 P-MOSFET 管 Q1～Q4 （型號為 2301 或 2305 等）構成 4 組反相器，圖中省去了段驅動的 8 個限流電阻，改由二極管 D1（型號為 IN400X 等）將 5V 電源電壓適當降低以控制總電流，當所有段都點亮時總電流接近 500mA（遠高于共陰接法），在 3.3V 電壓下通常省掉二極管。

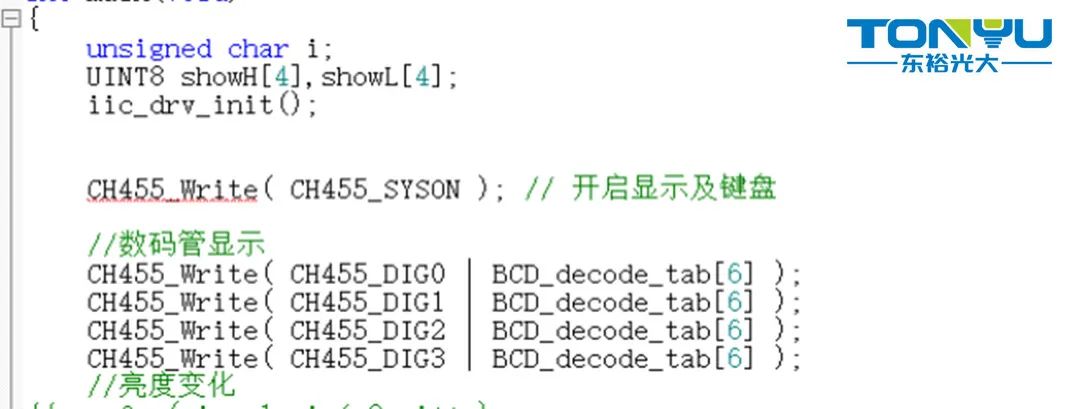

首先建立好 I2C 通信，然后用 CH455G_Write寫地址點亮數碼管。

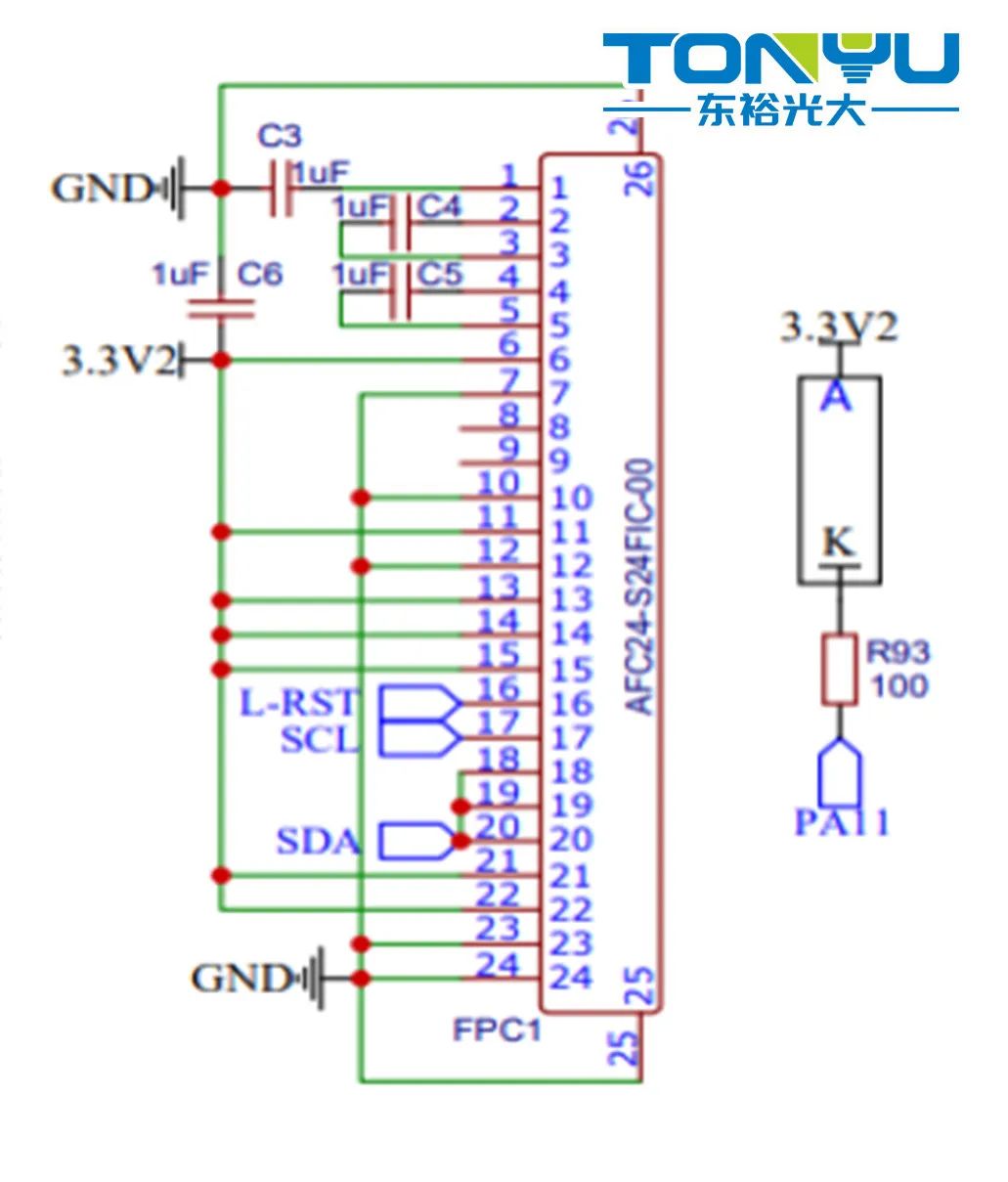

2.點陣屏

使用的是模擬 I2C 驅動

圖像型點陣液晶模塊的特性：

1 、結構牢，插接式 FPC。

2 、IC 采用矽創公司 ST75256,功能強大，穩定性好。

3、功耗低:不帶背光2mW（3.3V*0.6mA）,帶背光不大于 250mW（3.3V*75mA）。

4、接口簡單方便:可采用 4 線 SPI 串行接口、并行接口，I2 C 接口。

5、工作溫度寬: -20℃∽+70℃；

6、儲存溫度寬: -30℃∽+80℃；2.7 顯示內容:

●240*160(或小于 240*160)點陣單色或 4 灰度級圖片;

●或顯示 7 個×5 行 32*32 點陣的漢字;

●或顯示 10 個×6 行 24*24 點陣的漢字;

●或顯示 15 個×10 行 16*16 點陣的漢字;

●或顯示其他的 ASCII 碼等;

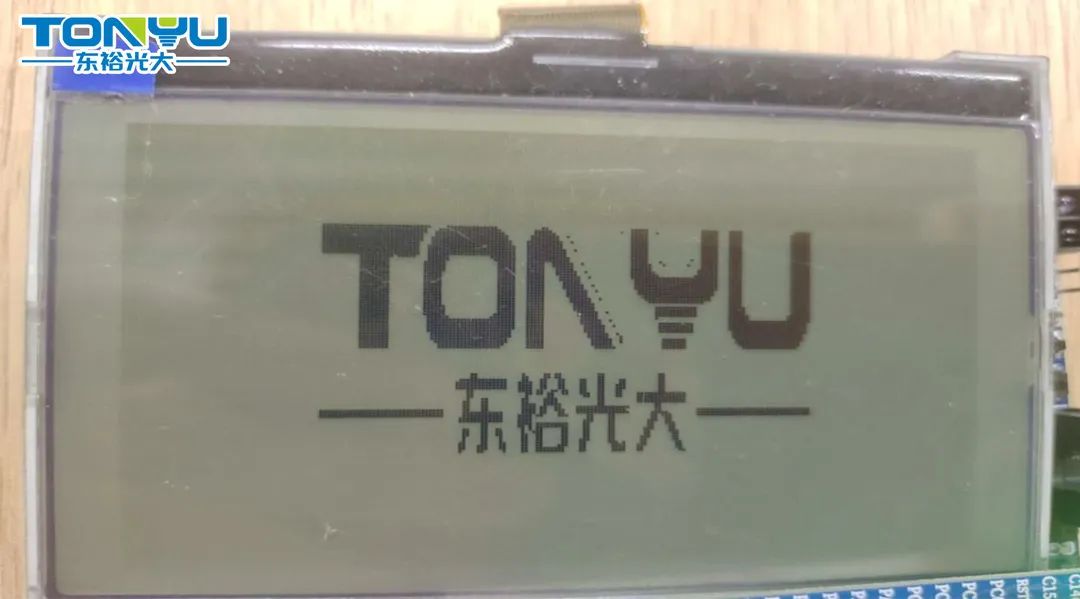

示例：顯示一張 240*160 的圖片

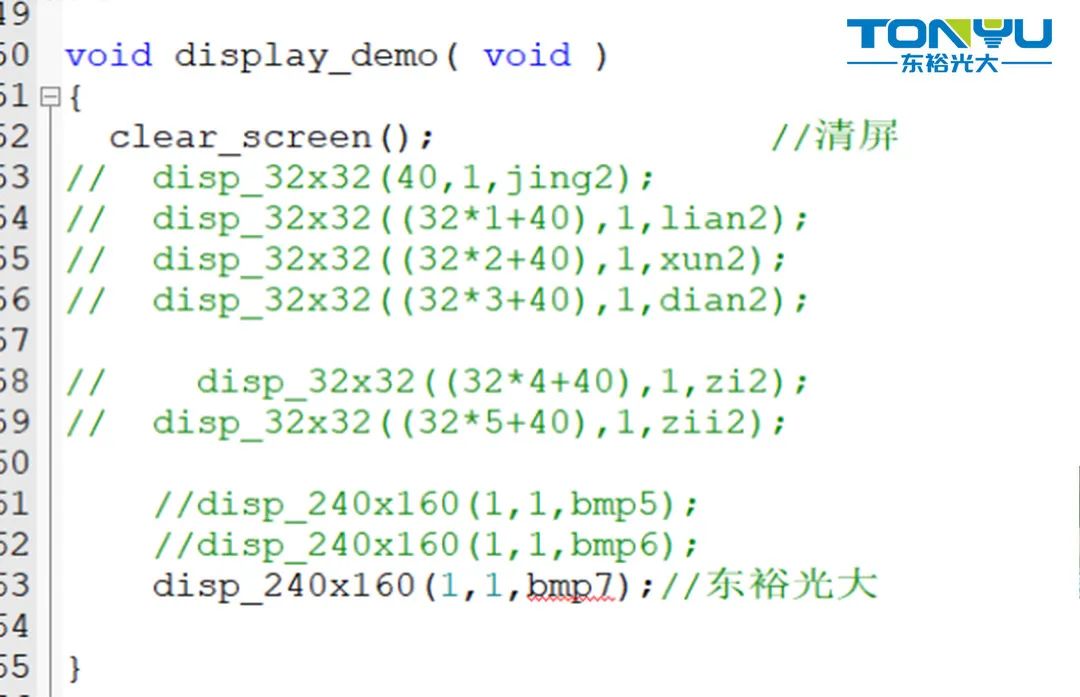

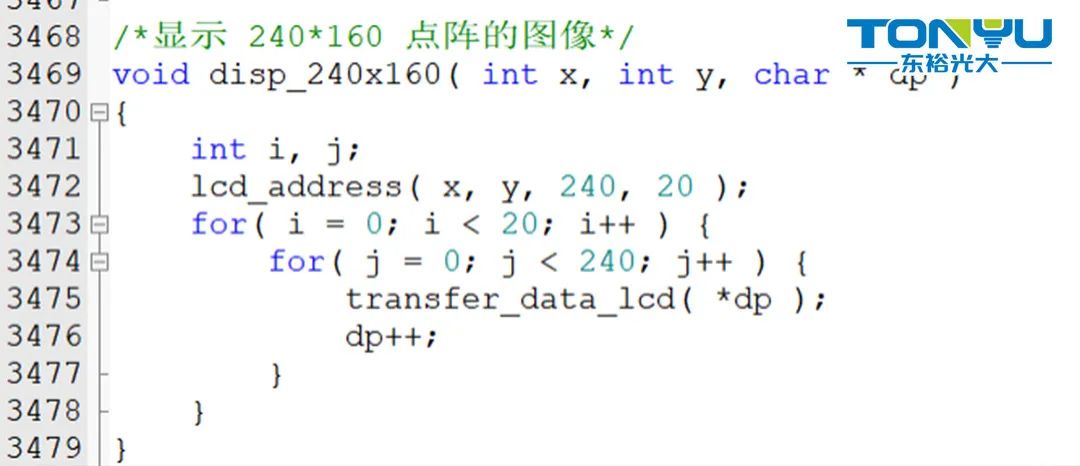

首先建立好 I2C 通信，然后刷一張 240x160的圖片。

3.段碼屏

驅動芯片是 TM1621B

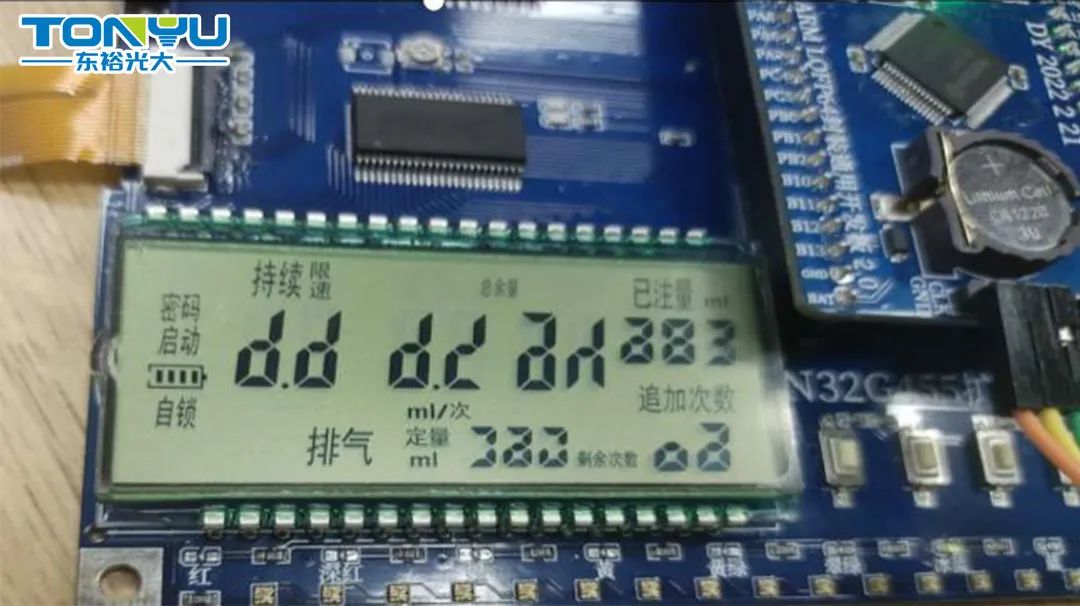

如下圖所示，是點亮了段碼屏：

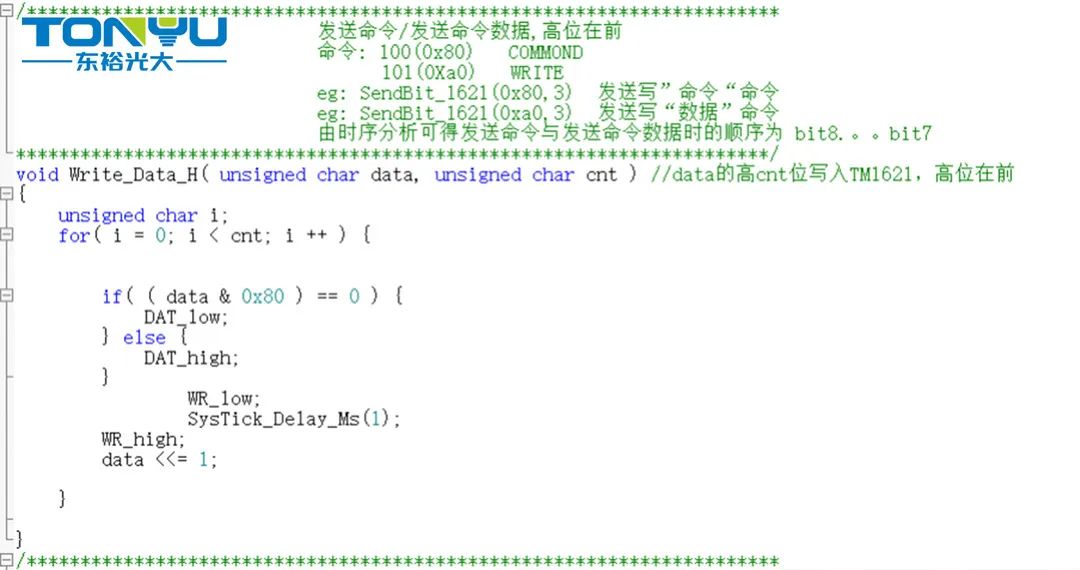

代碼分析：

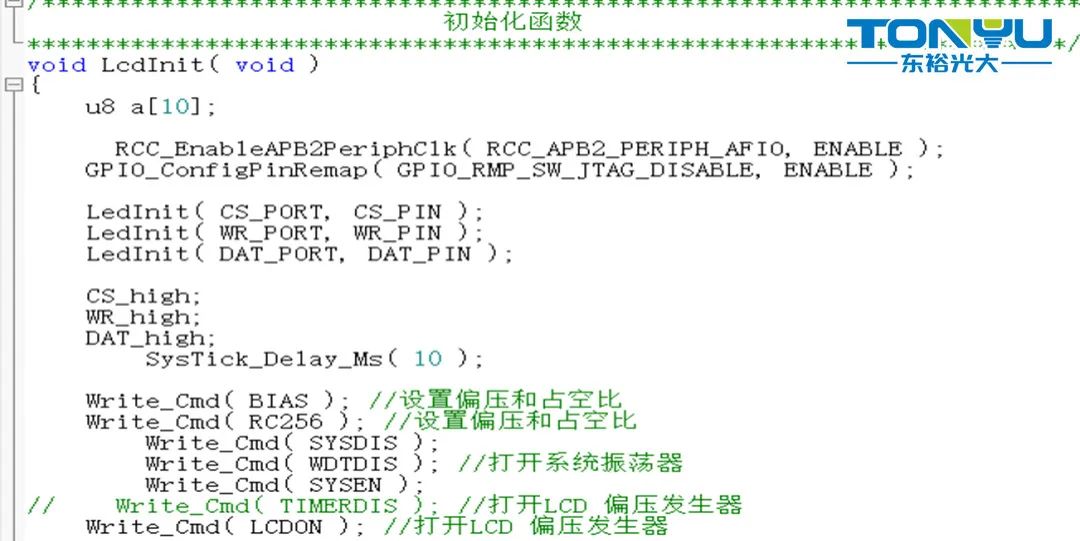

初始化：

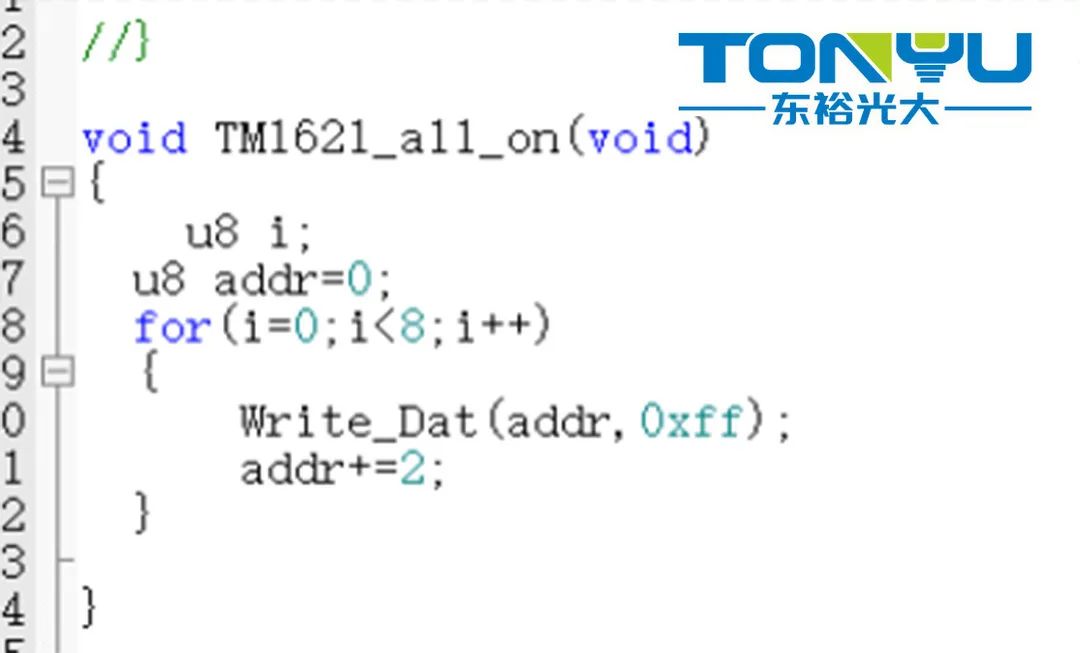

點亮顯示：

04.MCU規格

Specifications

N32G455 系列采用 32 bit ARM Cortex-M4 內核，最高工作主頻 144MHz，支持浮點運算和 DSP 指令，集成高達 512KB 嵌入式 Flash，144KB SRAM，集成豐富的高性能模擬器件，內置 4 個 12bit 5Msps ADC， 4 路獨立軌到軌運算放大器，7 個高速比較器，2 個1Msps 12bit DAC，支持多達 24 通道電容式觸摸按鍵，集成多路 U(S)ART、I2C、SPI、 QSPI、USB、CAN、SDIO 通信接口, 內置密碼算法硬件加速引擎。

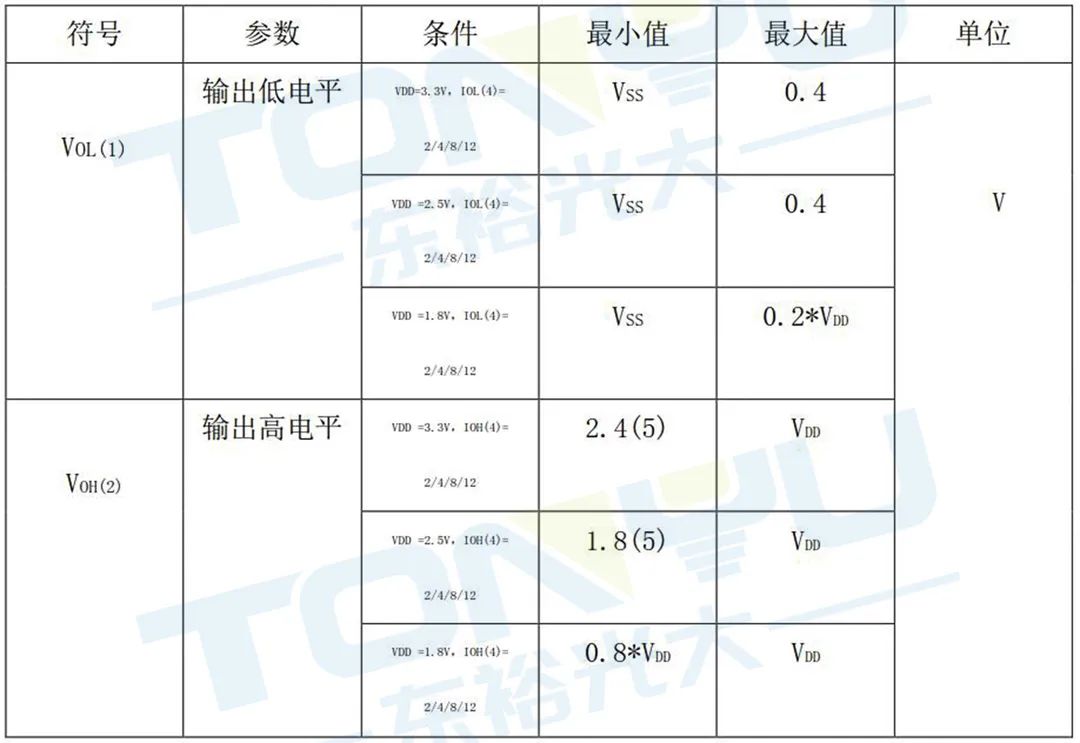

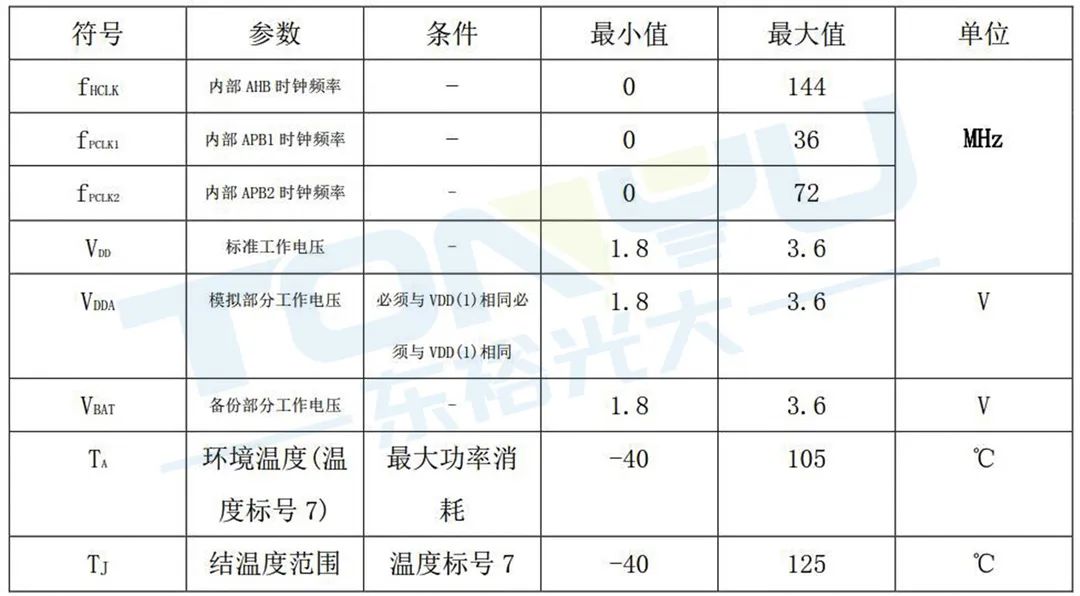

工作條件：

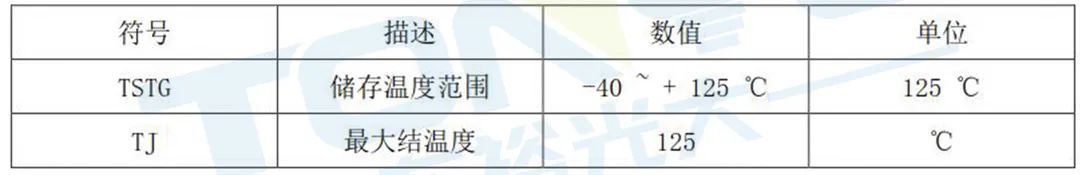

①溫度特性
