01.導讀

Reading guide

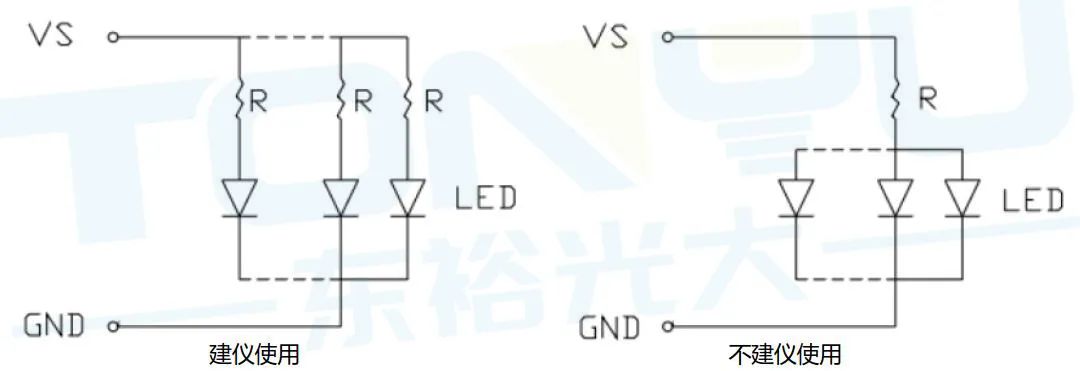

LED 發光二極管多顆使用，可能容易產生亮度不一致，在設計時如果對亮度要求比較高，一般要求采用單燈珠配限流電阻的方式進行使用，不推薦多燈珠直接并聯進行使用。

02.產生的原因

Reason

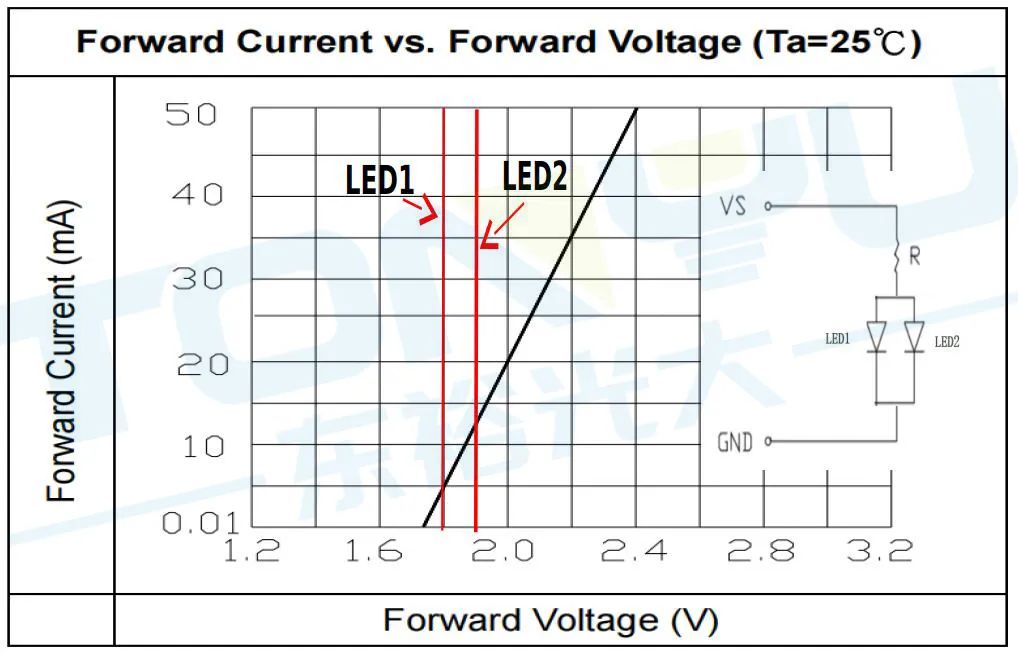

一般燈珠在生產時均采用相同的電流進行燈珠電壓篩選，（一般 LED 分選電壓為 0.2V），當設計為并聯兩個燈珠使用時，從電流 VS 電壓曲線可以看出，在同樣電流 20mA 下，LED1 電壓為 1.8V，LED2 電壓為 1.9V，在并聯使用時由于電壓的不一致性，在導通時低電壓的燈珠會有鉗位作用，那 LED1 電壓會鉗位在 1.8V，此時這顆 LED1 燈珠流過的電流為 20mA，LED2 因為在生產時標準測試電在 20mA 時，所測試電壓為 1.9V，那與 LED1 并聯時，LED2 上的電壓也只有 1.8V 而 LED2 在這樣的電壓下電流只能達到 5mA，這樣兩顆燈珠就存在流過電流的不一致，從而導致亮度的不一致。
