怎樣使用光電開關來檢測旋轉方向
2023-02-17 13:52
隨著科技的進步，各個電子廠對自動化的精確度的要求也逐漸提高，而為了提高精確度， 自動化使用的感測組件也越來越多。為了避免人眼受到環境或者設備發出的各種可見光干擾，所以使用人眼無法察覺的紅外線產品做為傳感器。
下面東裕光大來介紹一下介紹如何使用紅外線發光二極管和光敏晶體管去檢測碼盤的旋轉方向。

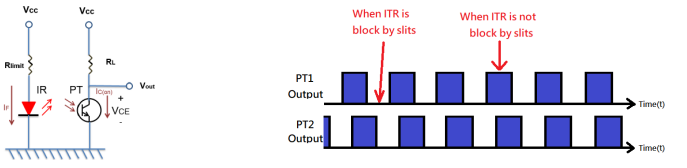

這是一個最基礎的紅外線發射管、接收管搭配電路：

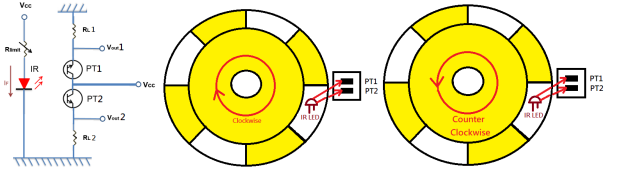

我們在這基礎上增加一個接收管，與原來的接收管并排起來，就成了這樣：
當圓盤正向旋轉的時候，會先經過接收管1，再經過接收管2。反向旋轉時則先經過接收管2，再經過接收管1。通過檢測輸出信號的前后順序，就可以知道圓盤是正轉或者反轉了。
根據檢測物的外形，我們提供了各種尺寸和封裝款式的紅外發射管、接收管來實現。
