光耦合器（Opto-isolator），又稱光電耦合器，是一種常見的電子元器件，廣泛應用于各種電子設備和系統中。其主要功能是實現信號的傳輸和電氣隔離，確保高壓和低壓電路之間的安全性。隨著電子技術的不斷發展，光耦合器在信號傳輸和隔離方面的應用價值愈加凸顯。本文將深入探討光耦合器的工作原理、在信號傳輸和隔離中的作用、應用實例以及未來發展趨勢。

　　一、光耦合器的工作原理

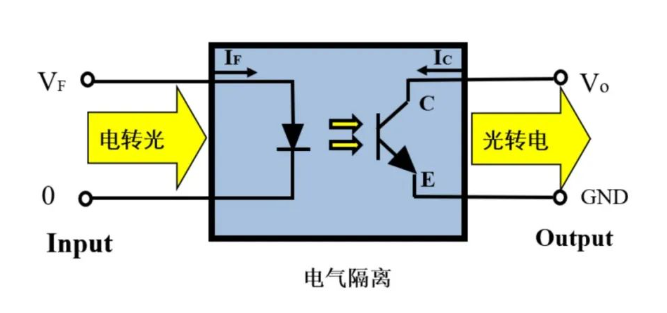

　　光耦合器的基本結構由發光二極管（LED）和光敏元件（如光電晶體管、光電二極管或光場效應晶體管）組成。其工作原理如下：

　　1.信號輸入：當輸入端施加電流時，LED被激活并發出光信號。

　　2.光信號傳輸：光信號通過光耦合器的隔離區域傳播，光敏元件位于該區域的另一側。

　　3.信號輸出：光敏元件接收到光信號后，將其轉換為電信號輸出，從而實現信號的傳遞。

　　由于光耦合器的輸入和輸出部分是通過光信號進行耦合的，因此在電氣上實現了良好的隔離。光耦合器能夠有效防止高電壓和電流對低電壓電路的影響，保護后續電路的安全。

　　二、光耦合器在信號傳輸中的作用

　　1.高效信號傳輸

　　光耦合器具有較低的開關延遲和快速響應時間，能夠在高速信號傳輸中保持良好的性能。其低導通電阻和低開關損耗特性，使得信號在傳遞過程中幾乎不受到衰減，確保了信號的完整性和有效性。

　　在許多現代電子設備中，光耦合器被廣泛用于實現高速數字信號的傳輸。例如，在數字通信系統中，光耦合器能夠快速傳遞數據，支持高頻信號的穩定傳輸。

　　2.信號完整性

　　在復雜的電路中，信號可能會受到電磁干擾（EMI）和噪聲的影響，導致信號質量下降。光耦合器通過光電隔離能夠有效抑制干擾，提高信號的完整性。這使得光耦合器在需要高可靠性和高穩定性的應用場合尤為重要。

　　例如，在工業自動化控制系統中，光耦合器能夠確保傳感器信號的準確傳輸，避免由于干擾導致的誤操作，從而提高系統的安全性和可靠性。

　　3.多路信號傳輸

　　光耦合器的設計可以支持多路信號的傳輸，滿足不同功能模塊之間的通信需求。通過在同一個光耦合器封裝中集成多個LED和光敏元件，可以實現多個信號的并行傳輸，減少電路空間占用，提高系統的集成度。

　　這種特性在復雜的數字系統和多路信號處理系統中尤為重要，比如在音頻設備和視頻監控系統中，光耦合器能夠同時處理多路信號，確保各路信號的準確傳輸。

　　三、光耦合器在信號隔離中的作用

　　1.電氣隔離

　　光耦合器的核心優勢之一是其優良的電氣隔離性能。通過光信號的傳輸，光耦合器能夠有效隔離高壓與低壓電路，防止高壓信號對低壓電路的直接影響。這種隔離在電力系統、工業控制和通信設備中至關重要。

　　例如，在電力設備中，光耦合器可以將控制信號與高壓電流隔離，保護控制電路及其元件，確保操作人員的安全。

　　2.保護電路

　　在電力系統和工業設備中，光耦合器能夠對重要電路進行保護。在發生過載、短路等故障時，光耦合器能夠迅速切斷信號，防止故障信號傳播到其他電路，降低故障對設備的損害。

　　例如，在逆變器或變頻器中，光耦合器能夠在發生故障時隔離控制信號，減少對電力設備的損害，確保設備的安全和穩定運行。

　　3.提高系統抗干擾能力

　　光耦合器的電氣隔離特性能夠顯著提高系統的抗干擾能力。在復雜的電磁環境下，光耦合器能夠有效阻擋外部干擾信號，確保系統內部信號的穩定性。這一特性在通信系統和控制系統中尤為重要，能夠有效提升系統的整體性能。

　　四、光耦合器的應用實例

　　1.工業自動化控制

　　在工業自動化系統中，光耦合器廣泛應用于PLC（可編程邏輯控制器）、傳感器、執行器等設備之間的信號傳輸和隔離。通過光耦合器，控制信號可以有效抵御高電壓和電流的干擾，確保系統的穩定性和可靠性。

　　2.電力系統

　　光耦合器在電力系統中起著至關重要的作用。它用于實現控制信號與高電壓電路的隔離，保護變壓器、開關設備和測量儀器等關鍵設備。此外，光耦合器還可用于電力監控和保護系統中，確保實時監測和故障處理的準確性。

　　3.通信設備

　　在通信設備中，光耦合器用于信號的隔離和傳輸，確保信號在復雜電磁環境下的穩定性。光耦合器可以有效避免高頻信號的干擾，確保通信質量，廣泛應用于無線通信、光纖通信等領域。

　　4.消費電子產品

　　在消費電子產品中，光耦合器被用于隔離和傳輸各類控制信號，例如在電視機、音響系統和家電控制模塊中。通過光耦合器的隔離保護，用戶的安全得以保障，同時提高了設備的可靠性。

　　五、光耦合器的未來發展趨勢

　　1.高性能化

　　隨著對信號傳輸速度和穩定性要求的提高，光耦合器的性能將不斷提升。未來的光耦合器將擁有更快的開關速度、更低的功耗和更高的抗干擾能力，適應更復雜的應用場景。

　　2.集成化

　　未來的光耦合器將朝著集成化方向發展，集成更多功能于一體。通過將光耦合器與其他元器件（如驅動電路、保護電路等）集成，可以簡化電路設計，提高系統的集成度和可靠性。

　　3.智能化

　　隨著物聯網和智能設備的普及，光耦合器在智能化方面的需求將日益增加。未來，光耦合器可能會與智能控制技術相結合，實現自我監測、自我保護等智能功能，提高系統安全性和穩定性。

　　4.環保與可持續發展

　　全球對環保和可持續發展的重視將推動光耦合器的生產和應用向綠色、環保的方向發展。未來的光耦合器將采用環保材料和制造工藝，降低對環境的影響，符合可持續發展的要求。

　　六、結論

　　光耦合器在信號傳輸和隔離中發揮著重要作用，其優越的性能使其廣泛應用于各個領域。隨著電子技術的不斷進步，光耦合器的功能和性能也將不斷提升，適應更為復雜的應用需求。未來，光耦合器將迎來更加廣闊的發展空間，為電子設備的安全、穩定和高效運行提供強有力的支持。通過不斷創新和優化，光耦合器的市場前景將更加光明，為電子技術的發展貢獻重要力量。
