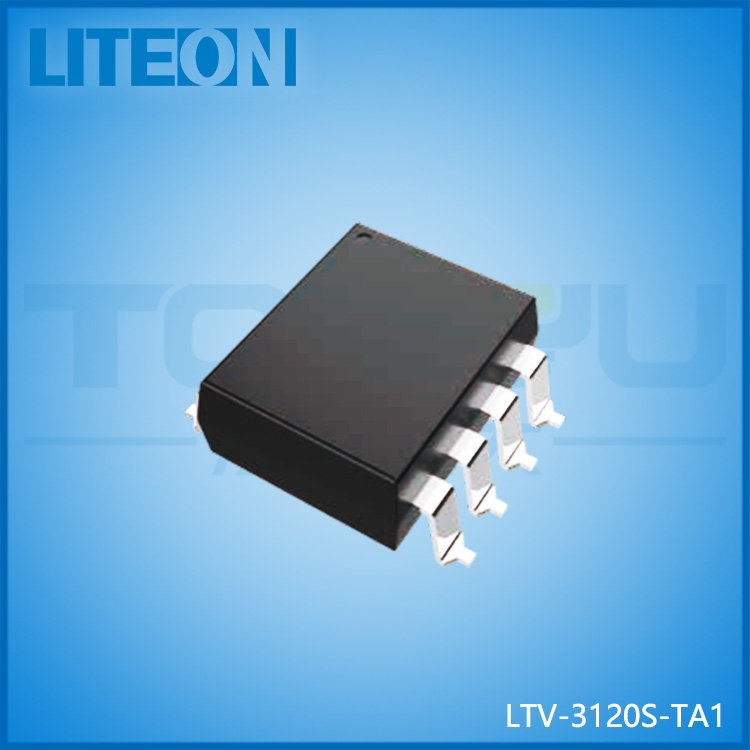

光寶LTV-3120系列邏輯輸出光電耦合器非常適合驅動電機控制逆變器應用和電源系統逆變器中使用的功率IGBT和MOSFET。它包含一個光學耦合到具有功率輸出級的集成電路的AlGaAs LED。3.0A峰值輸出電流能夠直接驅動大多數額定值高達1200 V/100 A的IGBT。對于額定值更高的IGBT，LTV-3120系列可用于驅動驅動IGBT柵極的分立功率級。

光電耦合器的工作參數在-40℃~+110℃的溫度范圍內得到保證。

特點：

· 最大峰值輸出電流±3.0A

·軌對軌輸出電壓

· 傳播延遲時間：TPHL=500ns（最大），TPLH=500ns

· 帶滯后的欠壓鎖定保護（UVLO）

· 35 VCM=1500V時的最小共模抑制（CMR）為kV/us

· ICC=3.0mA最大電源電流

· 寬工作范圍：15至30伏（VCC）

· 在-40℃~+110℃的溫度范圍內保證性能。

· MSL 1級

· 安全批準：

- UL/ cUL Recognized 5000 VRMS/1 min

- IEC/EN/DIN EN 60747-5-5 VIORM = 630 Vpeak

應用：

· 等離子顯示面板。

· IGBT/MOSFET柵極驅動

· 工業逆變器

· 感應加熱

· 不間斷電源（UPS）
